Systembeschrieb Palrack
Konstruktion
Das PALRACK - Palettenregalsystem besteht aus Traversen
und Regalrahmen. Die Verbindung stellen die mit den Traversen
verschweissten 4-fach Hakenlaschen dar, die form- und kraft-
schlüssig in die Stützenprofile einrasten.
Sicherungen verhindern ein unbeabsichtigtes Aushängen der
Traverse. Ein breites Zubehörprogramm ermöglicht die Anpas-
sung an alle betrieblichen Erfordernisse.
Profilbreite: 85 mm, 100 mm, 120 mm und 140 mm
3 Materialstärken: 1.5 mm, 2.0 mm und 2.5 mm
in 2 Materialqualitäten S235JRG2 / Qste 380
12-fach verformt/profiliert
Das Einhängeraster in den Rahmen/Stützen beträgt 50 mm,
Rahmenhöhen bis 12 m werden aus einem Stück gefertigt.
Rahmenbelastung bis zu 30 t pro Rahmen können mit den
Palrack-Bauteilen, ohne zusätzliche Aussteifungen, erreicht
werden.
Sieben verschiedene Stützenprofile PNUPA
Bauhöhen: von 80 mm - 160 mm
3 Materialstärken
Profilbreite 50 mm
2 Materialqualitäten
Die Traversen bestehen aus zwei geschachtelten C-Profilen, die
ein Kastenprofil bilden. Standardmässig hat die Einhängelasche
4 Einhängeklauen. Traversenbelastungen bis 4.5 t pro Lagerebe-
ne können mit Standardtraversen erreicht werden.
Neun verschiedene Traversenprofil-Höhen
EPOXY-Polyesterpulverbeschichtung mit 200º C eingebrannt
Rahmen: RAL 5015 himmelblau
Traversen: RAL 2004 reinorange
Oberflächenausführung
Zertifiziert nach DIN ISO 9001 und ISO 14001 (Umwelt). Die Pla-
nung erfolgt in Anlehnung an RAL 614/2. Richtlinien für Lagerein-
richtungen und -geräte des Hauptverbandes der gewerblichen
Berufsgenossenschaft ZH 1/428 werden erfüllt.
Die genannten Belastungswerte entsprechen einer statischen
Berechnung gem. der Stahlbaunorm DIN 18.800, diese ent-
spricht der FEM 10.02.02.
Qualitäts- und Planungsvorgaben

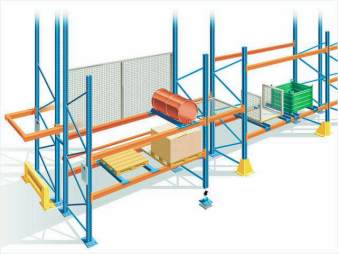

Rahmen
PNFB
Eigehängte Traversen
PNB
(Längsträger)
Stütze
PNUPA
Fussplatten
PNAB
Nivellierplatten
PNA
Rahmenverstrebungen
PRCPA
(Diagonale)
Querträger für Paletten
PNA/PNAG
Fassträger
PAA
Containerauflagen
Übergabeplätze
Distanzstück
PNAG
Fallschutzgitter
Anfahrschutz
Rammschutz
Palettenanschläge
1
4
3
6
7
2
9
8
5
11
12
10
1
5
4
3
2
8
7
6
9
10
11
12
14
13
13
14
15
15
