Bestellreferenz zur Preisliste
PNFB11R2000X800 Rahmen Typ PNFB 11 verschraubt
2000 x 800 mm St37
PNFB11R2500X800 Rahmen Typ PNFB 11 verschraubt
2500 x 800 mm St37
PNFB11R3000X800 Rahmen Typ PNFB 11 verschraubt
3000 x 800 mm St37
PNFB11R3500X800 Rahmen Typ PNFB 11 verschraubt
3500 x 800 mm St37
PNFB11R4000X800 Rahmen Typ PNFB 11 verschraubt
4000 x 800 mm St37
PNFB11R4500X800 Rahmen Typ PNFB 11 verschraubt
4500 x 800 mm St37
PNFB11R5000X800 Rahmen Typ PNFB 11 verschraubt
5000 x 800 mm St37
Artikel Nr.
Bezeichnung
Höhe x Tiefe
Stahl Qualität
A Rahmen PNFB ohne Fussplatten
PNFB11R2000X1100 Rahmen Typ PNFB 11 verschraubt
2000 x 1100 mm St37
PNFB11R2500X1100 Rahmen Typ PNFB 11 verschraubt
2500 x 1100 mm St37
PNFB11R3000X1100 Rahmen Typ PNFB 11 verschraubt
3000 x 1100 mm St37
PNFB11R3500X1100 Rahmen Typ PNFB 11 verschraubt
3500 x 1100 mm St37
PNFB11R4000X1100 Rahmen Typ PNFB 11 verschraubt
4000 x 1100 mm St37
PNFB11R4500X1100 Rahmen Typ PNFB 11 verschraubt
4500 x 1100 mm St37
PNFB11R5000X1100 Rahmen Typ PNFB 11 verschraubt
5000 x 1100 mm St37
PNFB12R2000X1100 Rahmen Typ PNFB 12 verschraubt
2000 x 1100 mm Qste380
PNFB12R2500X1100 Rahmen Typ PNFB 12 verschraubt
2500 x 1100 mm Qste380
PNFB12R3000X1100 Rahmen Typ PNFB 12 verschraubt
3000 x 1100 mm Qste380
PNFB12R3500X1100 Rahmen Typ PNFB 12 verschraubt
3500 x 1100 mm Qste380
PNFB12R4000X1100 Rahmen Typ PNFB 12 verschraubt
4000 x 1100 mm Qste380
PNFB12R4500X1100 Rahmen Typ PNFB 12 verschraubt
4500 x 1100 mm Qste380
PNFB12R5000X1100 Rahmen Typ PNFB 12 verschraubt
5000 x 1100 mm Qste380
Artikel Nr.
Bezeichnung
Höhe x Tiefe
Stahl Qualität

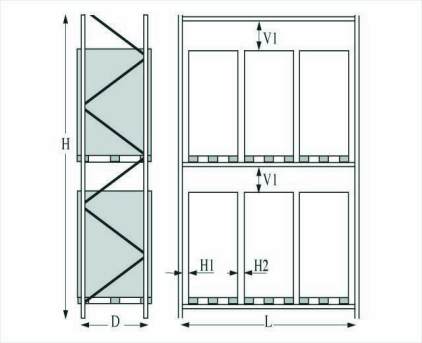

Querschnitt PNFB
H1 ≥ 75 mm
H2 ≥ 75 mm
V1 ≥ 100 mm
H (Höhe
: 2000 bis 20‘000 mm
T (Tiefe)
: 950 - 1‘000
1‘050 - 1‘100 mm
L (Länge)
: 1‘000 - 1‘200 - 1‘840 -
2‘240 - 2‘700 - 3‘300 -
3‘600 - 4‘000 mm
T
Paletten-Typ
Paletten-Tiefe, Tiefe der Ladung
Paletten-Breite, Breite der Ladung
Paletten-Höhe inkl. Ladung
Paletten-Gewicht
Grunddaten für die Auswahl
von Palettenregalen:
Gültigkeit für Rahmenbelastungen:
minimal 5 Felder + 2 Längsträgerauflagen.
(Für 4 Felder reduziert sich die Tragkraft um 10 %)
(Für 2 Felder reduziert sich die Tragkraft um 25%)
Tragkraft bei 1. Trägerauflage bei 1400 mm = 8‘600 kg/Rahmen
Tragkraft bei 1. Trägerauflage bei 1400 mm = 11‘000 kg/Rahmen

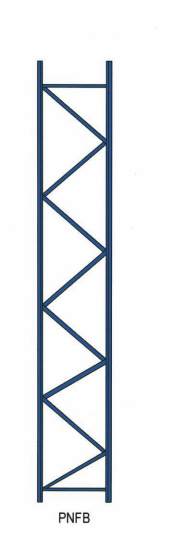

Palrack-Rahmen
als Einzelkomponente
